Product archiveFRP防水関連

戸建て住宅におけるベランダの排水口となり、FRP防水層と相性の良いドレンを使用する事で漏水の危険を防ぎます。当社は素材がFRPで出来た『ダモFRPドレン』と熱可塑性樹脂を使用した『侍ドレン』の2タイプございます。

ダモFRPドレン

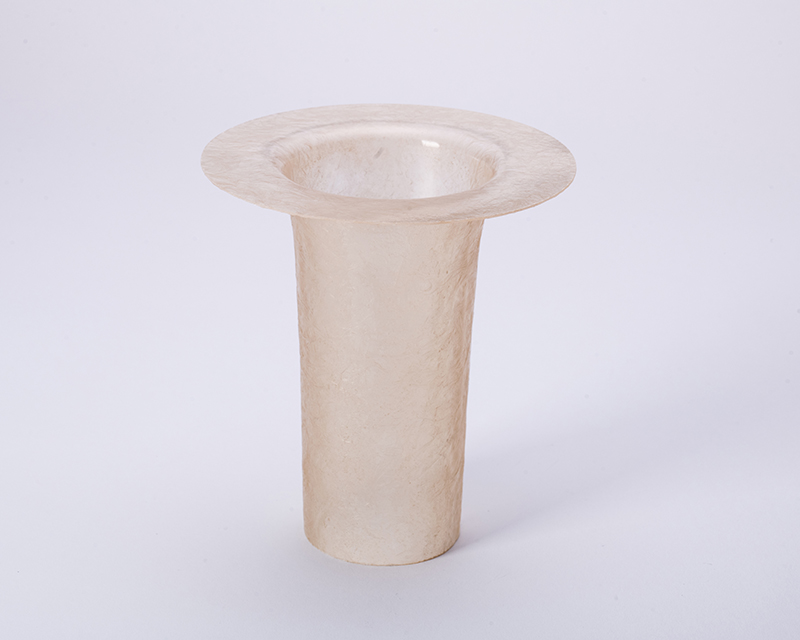

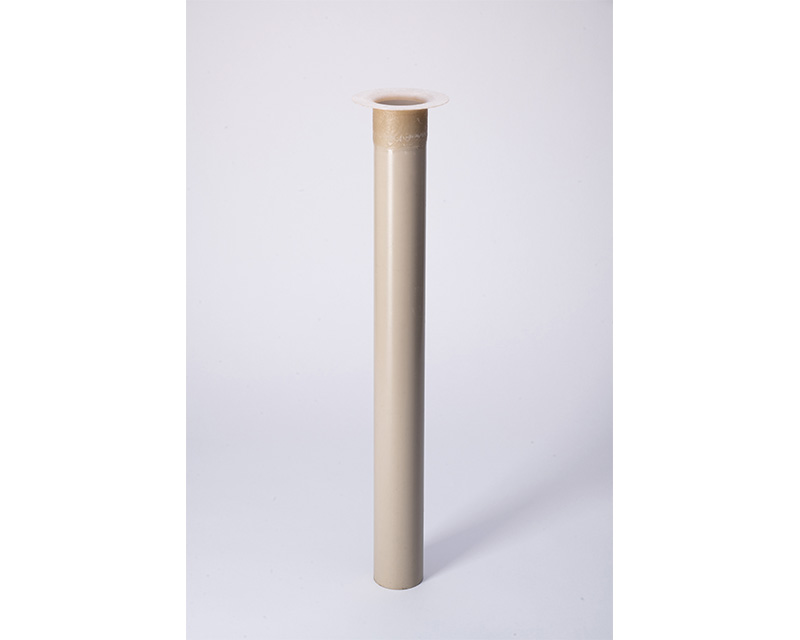

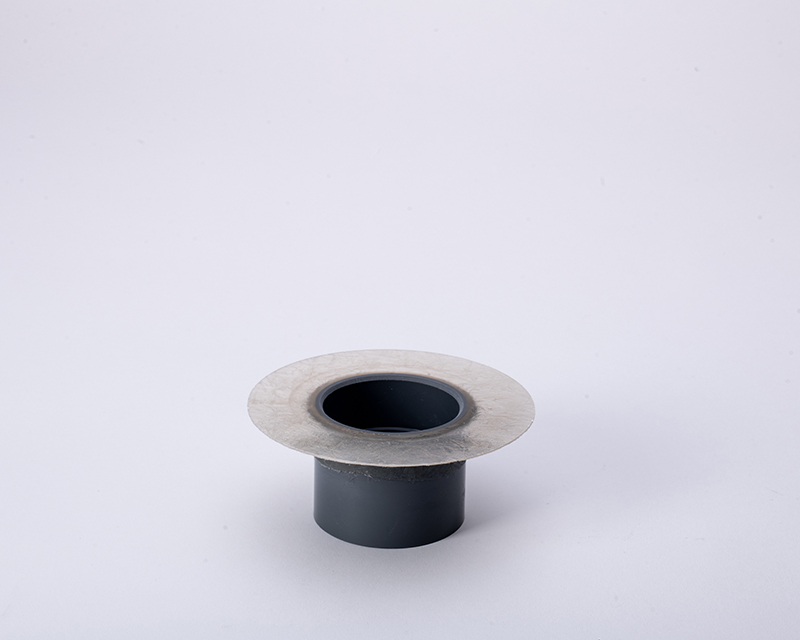

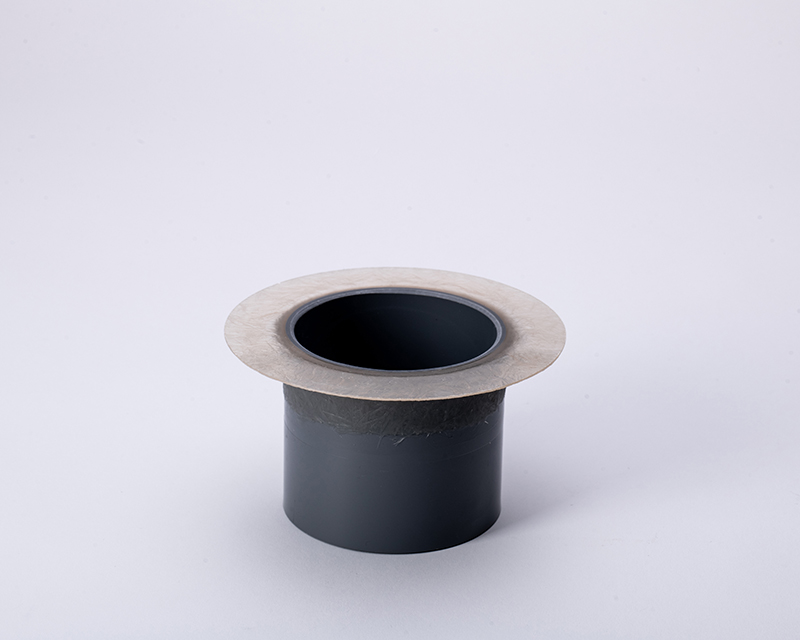

タテ型

  • No1 - 50

  • No1 - 75

  • No2 - 50

  • No2 - 75

  • No6 - 50

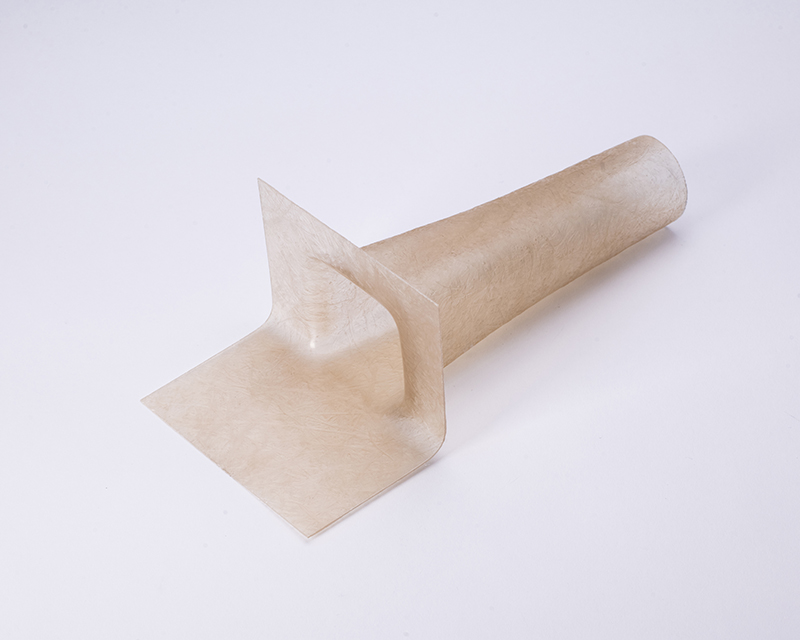

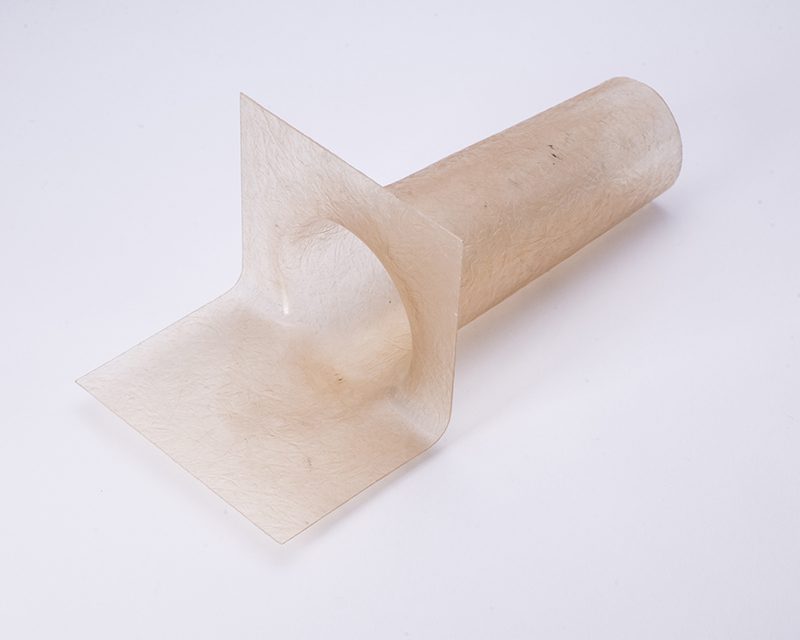

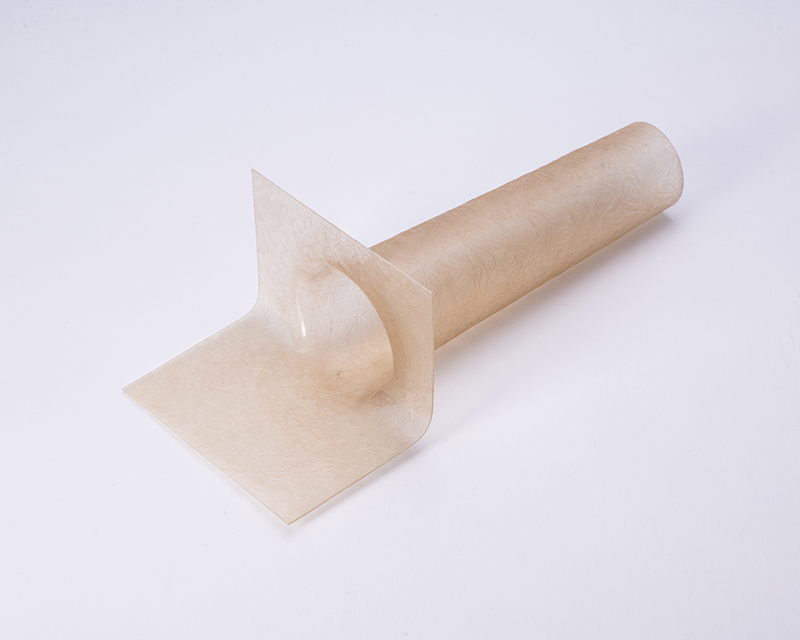

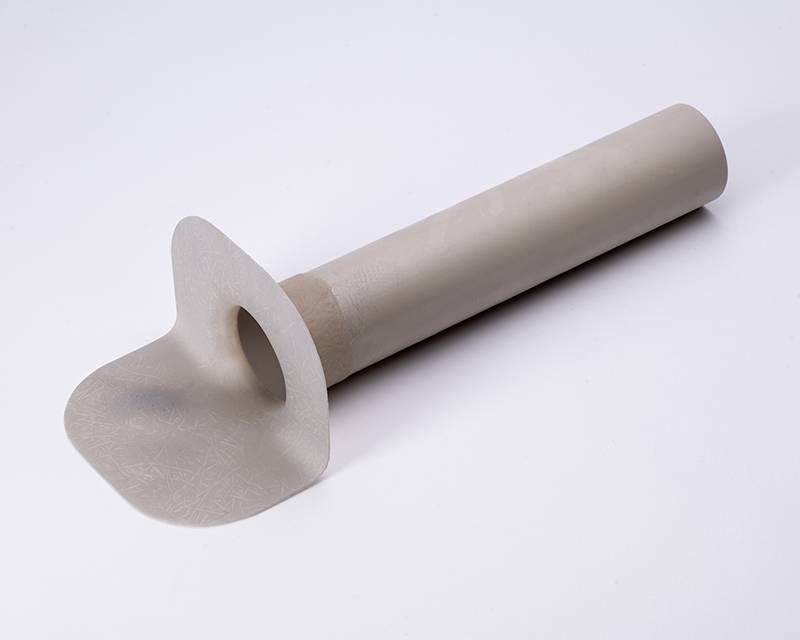

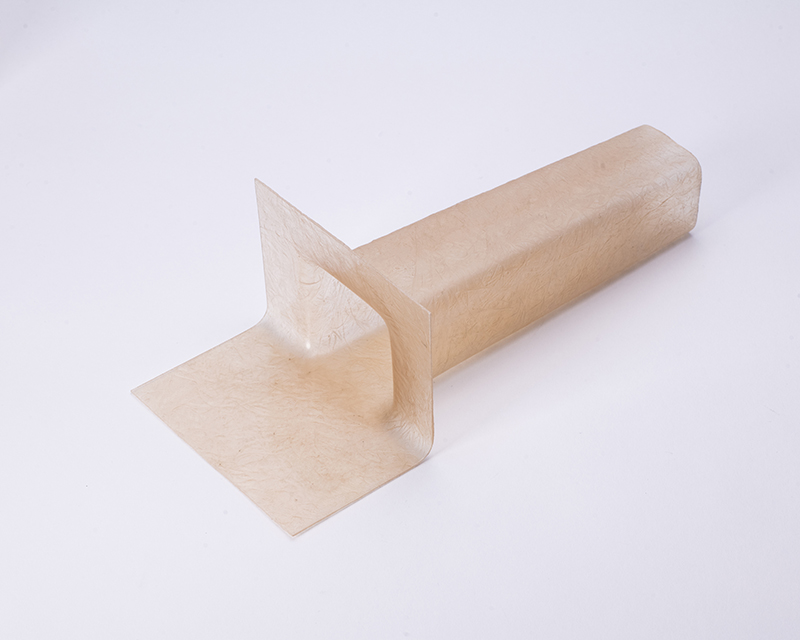

ヨコ型

  • No3 - 50

  • No3 - 角丸50

  • No3 - 角60

  • No3 - 75

  • No7 - 50

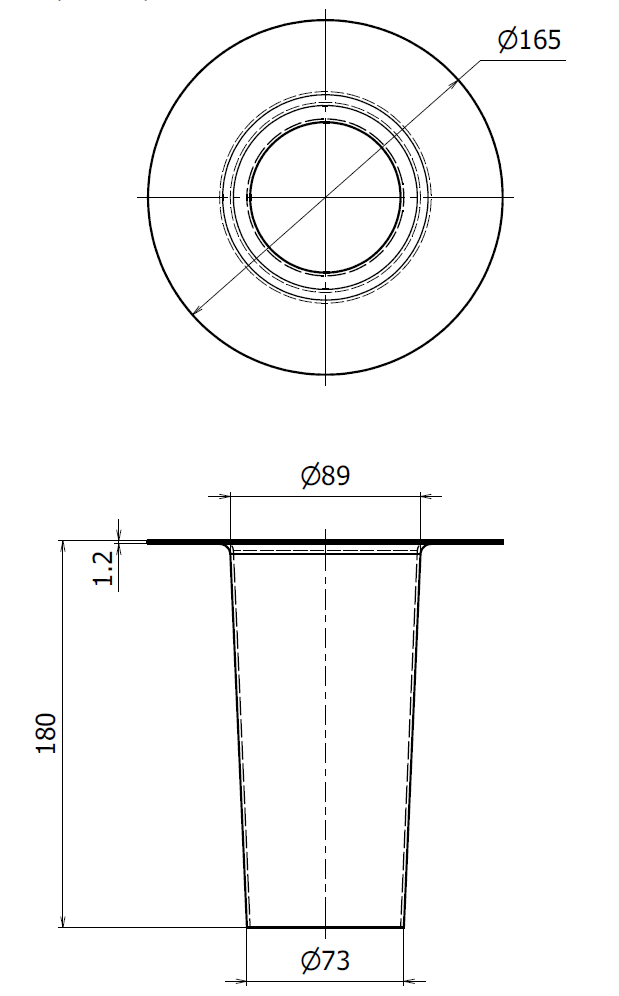

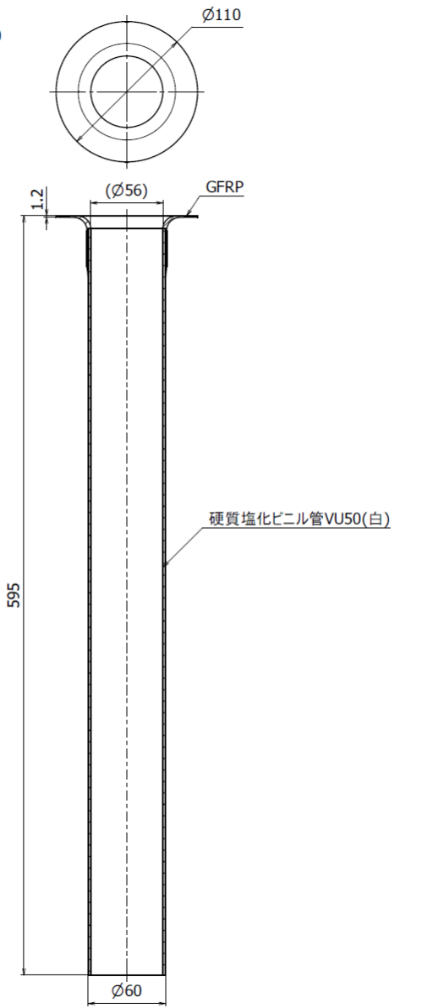

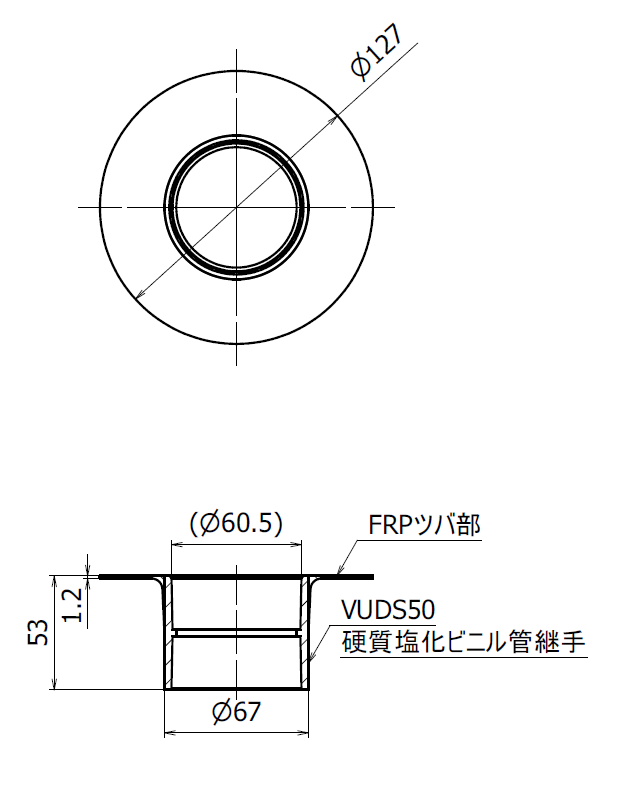

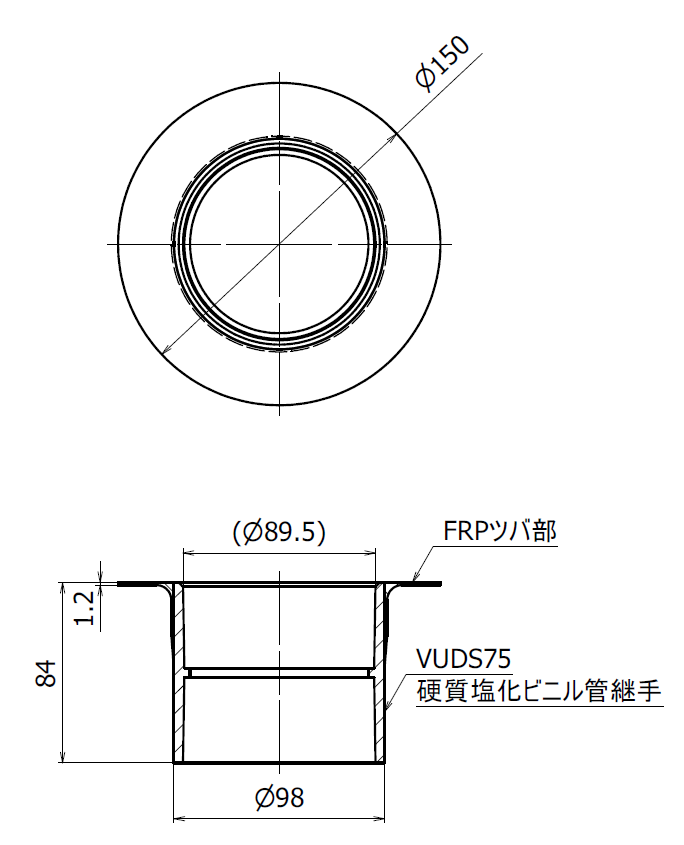

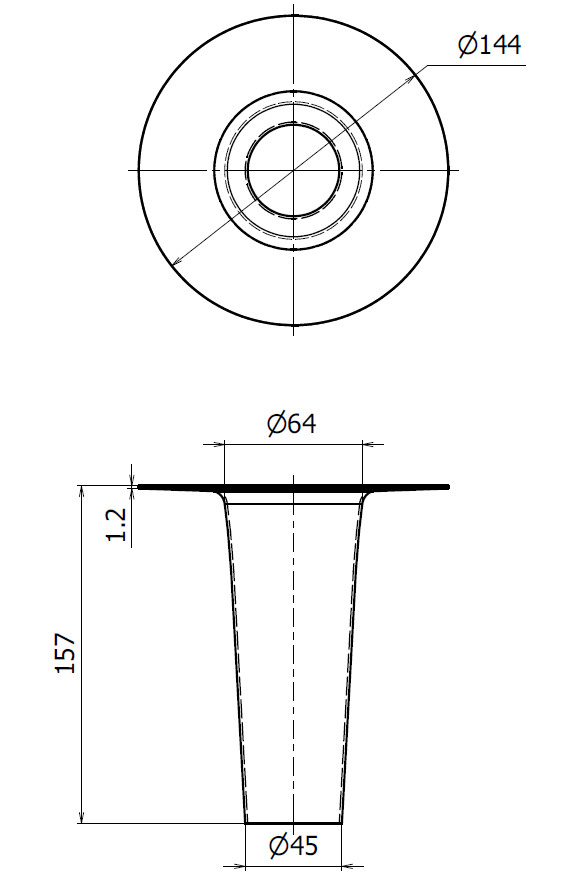

寸法図(タテ型)

  • No1 - 50

  • No1 - 75

  • No2 - 50

  • No2 - 75

  • No6 - 50

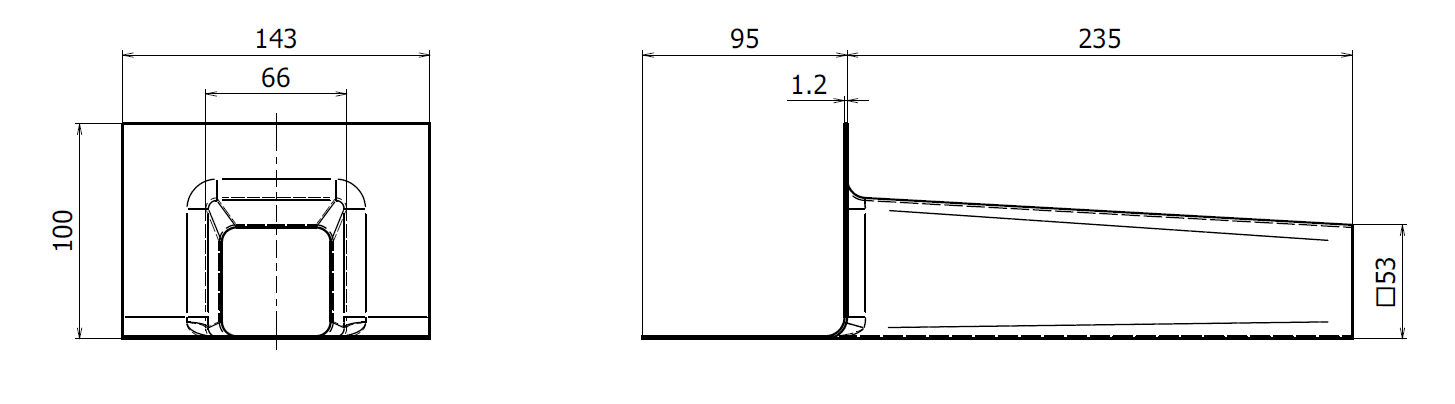

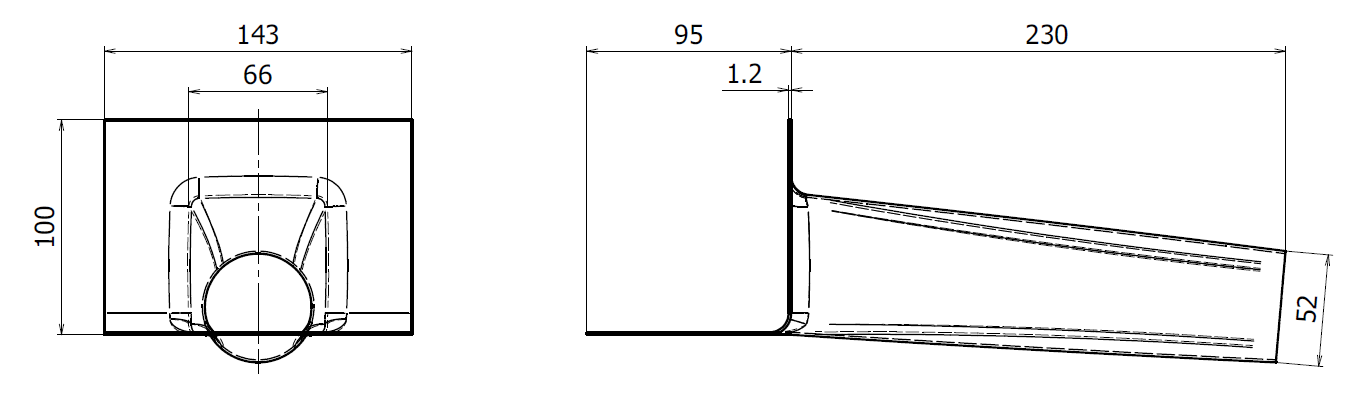

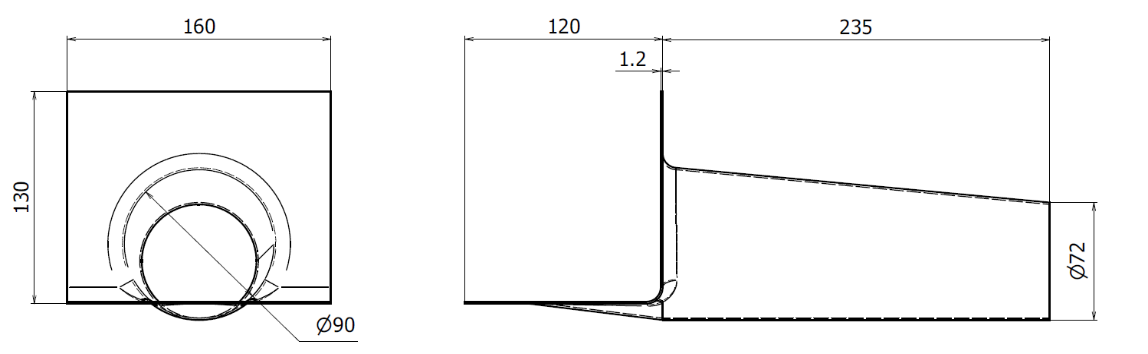

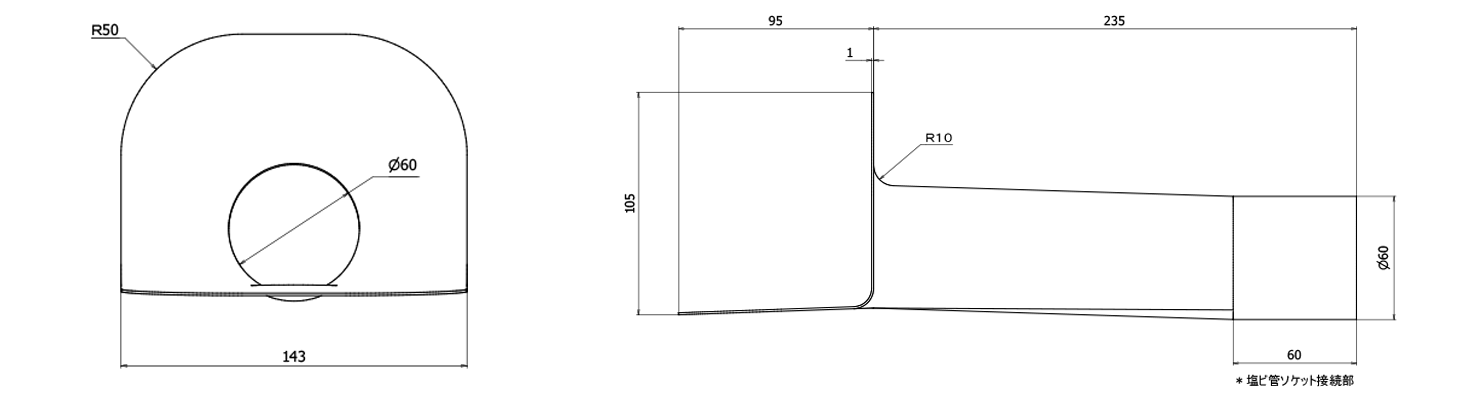

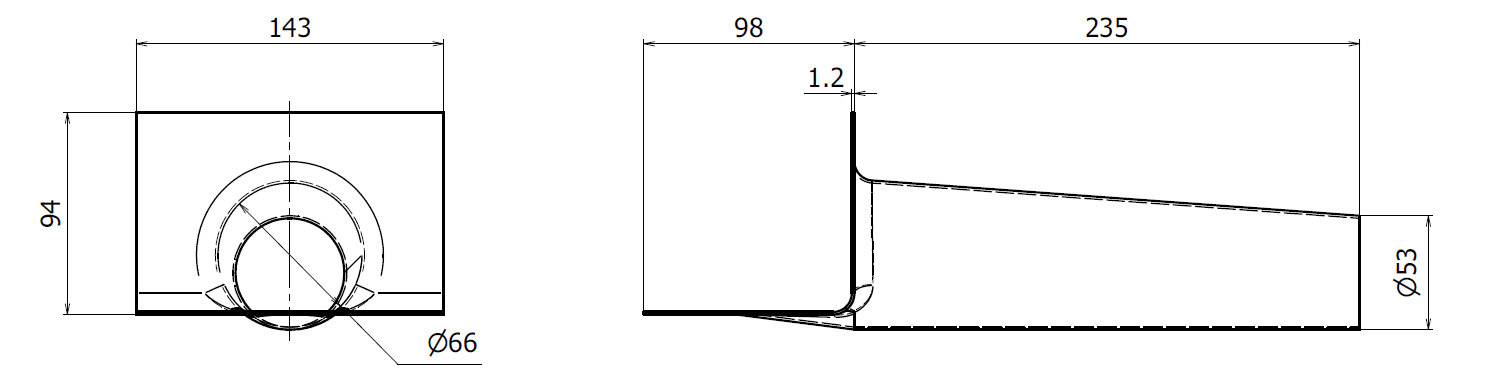

寸法図(ヨコ型)

  • No3 - 50

  • No3 - 角丸50

  • No3 - 角60

  • No3 - 75

  • No7 - 50

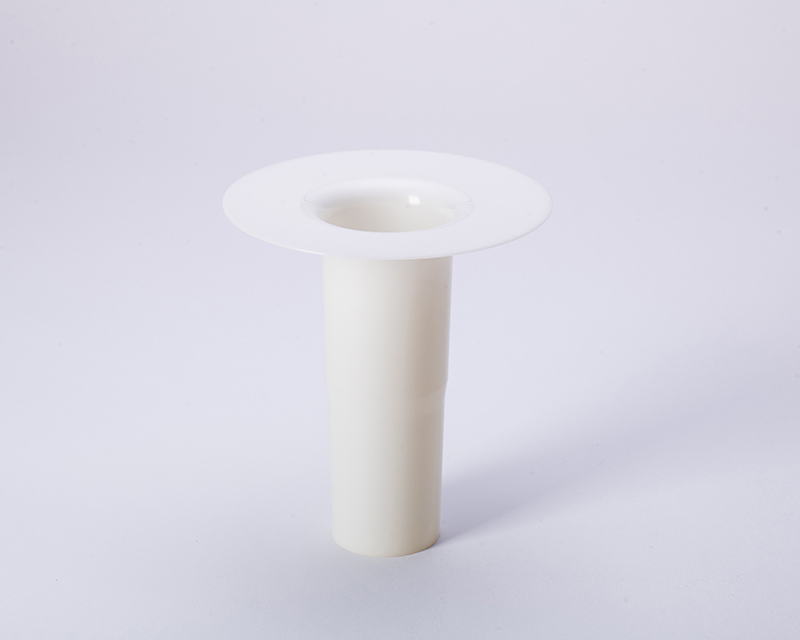

侍ドレン

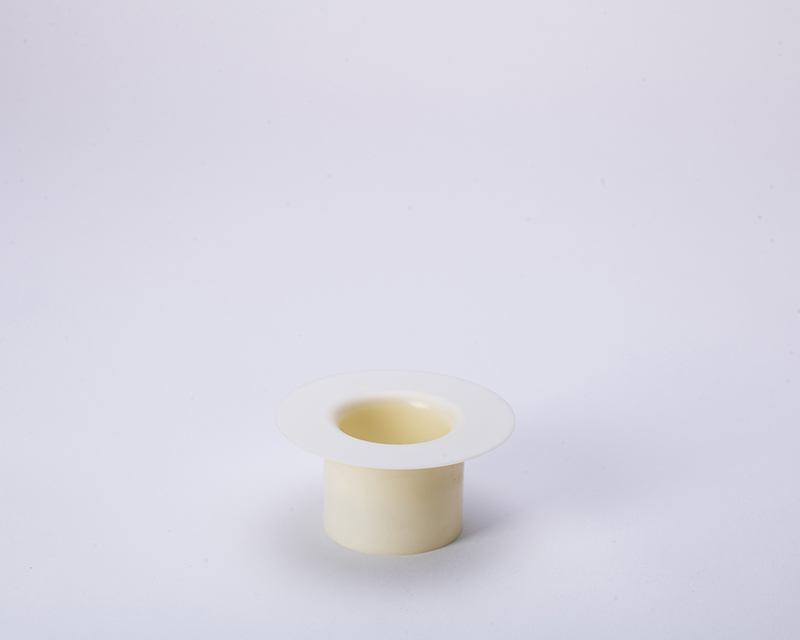

タテ型

  • ST-50

  • STM-50

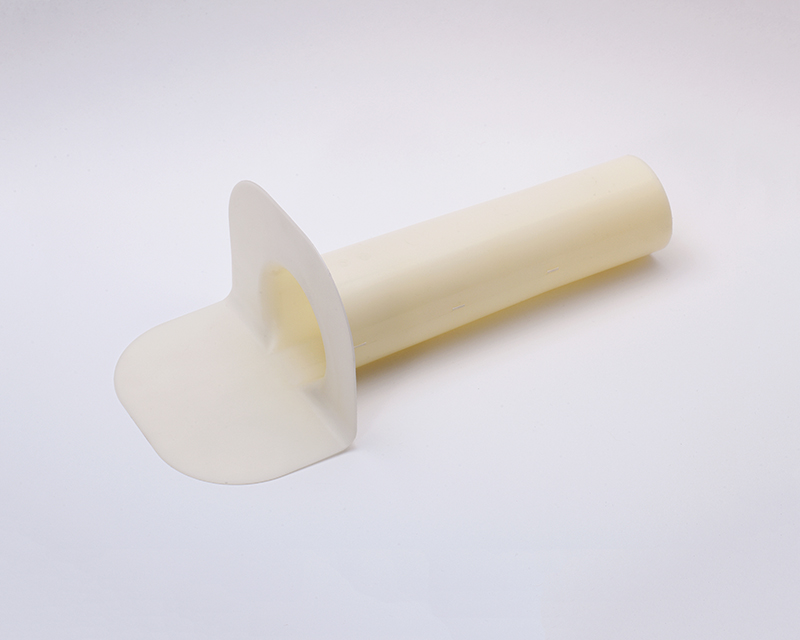

ヨコ型

  • SY-50

寸法図(タテ型)

  • ST-50

  • STM-50

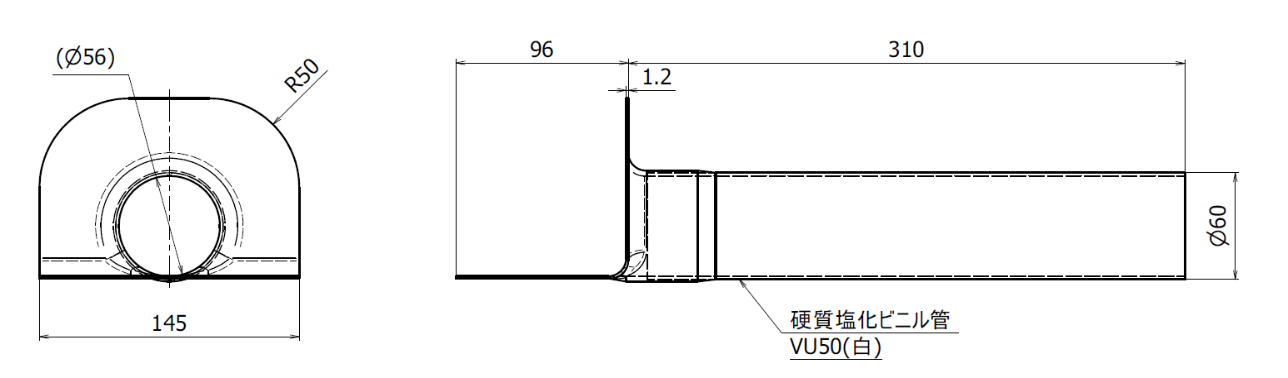

寸法図(ヨコ型)

  • SY-50

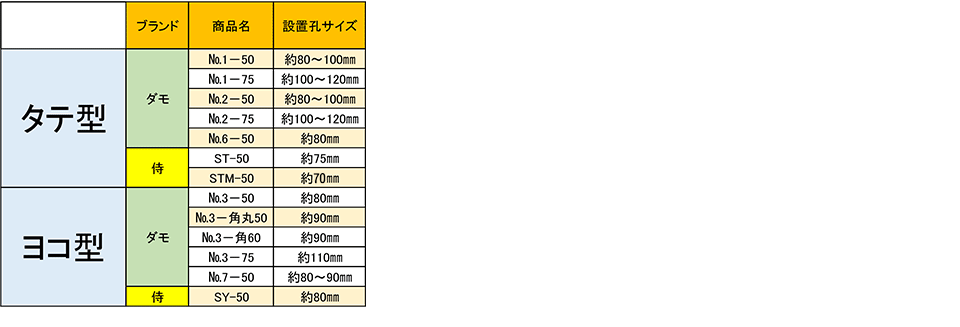

ドレン設置孔サイズ参考表

※つばの部分を縁取り、下地を削る必要があります。
※角丸50は、穴をあけた後、穴をサンダーで掘り下げる等の加工が必要になります。
No.3-50,No.3-75は、ドレンに合わせて下地を加工する必要があります。

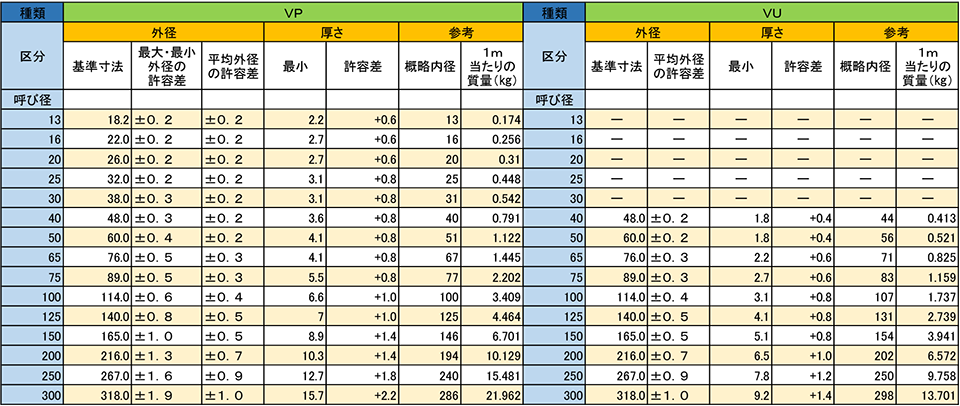

硬質塩化ビニール管 JIS K 6741
